新能源汽车BMS硬件在环测试系统

HiL测试系统通过模拟BMS控制器的输入输出环境，从而实现控制器的硬件在环测试。系统由上位机、实时机、I/O接口、电池模拟、温度模拟、CAN通信模块等部分组成。其中，上位机实现仿真和试验的开发和监控等功能，是模型开发软件、仿真控制软件以及监控软件的运行平台，实时机实现系统模型的实时计算，并通过通信模块将相应的指令及输出期望值发送给控制器，相应的控制器模拟系统的输出，并回馈模拟结果发送给仿真机，同时仿真机可模拟车辆其他模块并和控制器进行数据交互。

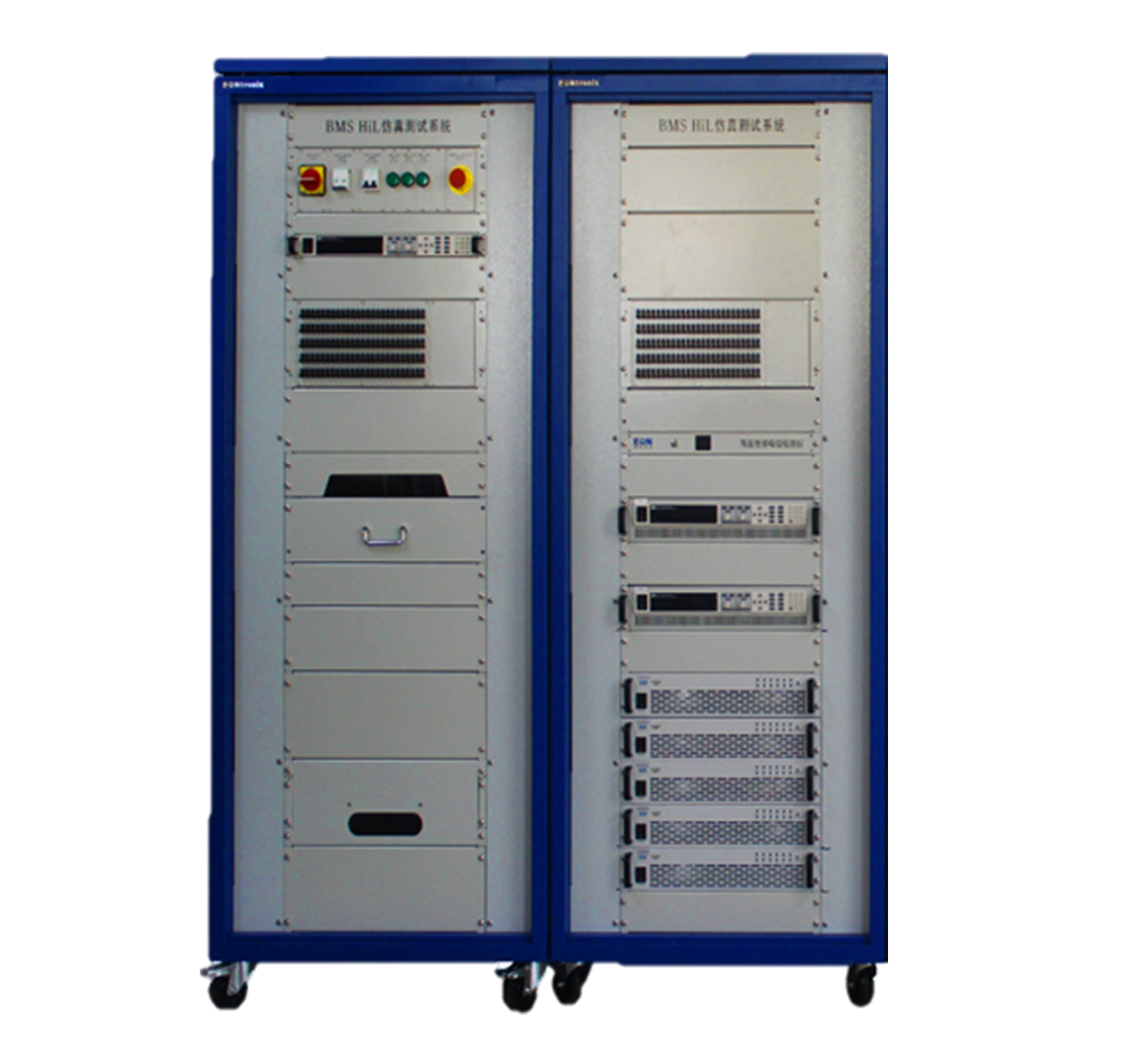

BMS HIL.png

新能源汽车BMS硬件在环测试系统

系统组成

上位机
实时机
I/O接口
电池模拟
温度模拟
CAN通信模块

功能要求

（1）电池单体模拟功能

（2）电池温度模拟功能

（4）总电压模拟功能

（5）故障注入功能

（6）电池单体故障模拟功能

（7）单体被动均衡功能

（8）绝缘电阻模拟功能

（9）BMS外围信号模拟功能

（10）快充模型和慢充模型

（11）在线模型参数修改功能

（12）基于Matlab建立整车仿真模型，并对用户全部开源。

（13）IO接口测试

（14）CAN通讯收发功能测试

（15）诊断功能测试

（16）自动化测试功能

（17）CAN总线接口及节点仿真测试
