新能源汽车BMS系统开发验证平台是一款基于Matlab/Simulink开发、以BMS控制原理教学及控制策略研究为目的的综合实训产品。该平台硬件由BMS控制器主板、工控机、电脑显示屏、BMS采集从板、18650电池、负载与绝缘模块组成，软件由Simulink、ZXDoc组成。平台设计秉持小型轻量化、策略开源、电池RC参数公开、标定测量等理念。平台具备BMS结构认知、策略开发验证（SOC、SOH、总电压、总电流、单体电压、绝缘检测等）、Bootloader一键下载、标定测量、电池均衡，高压上下电等主要功能。

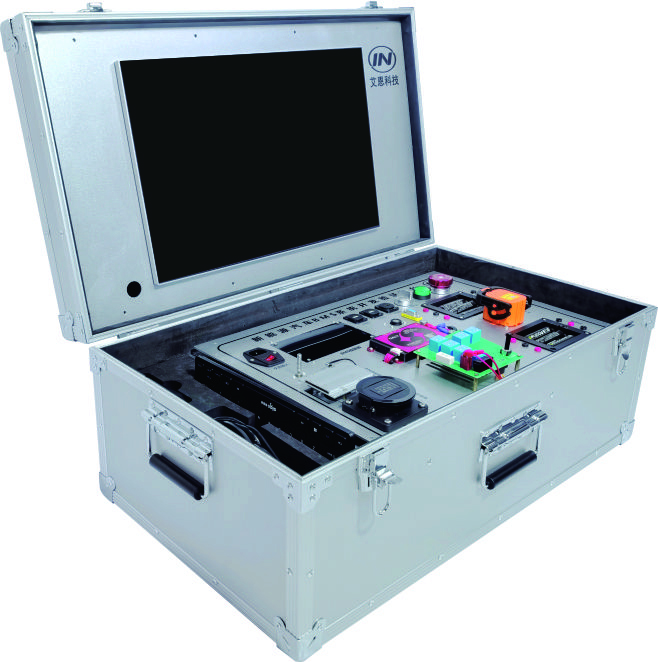

新能源汽车BMS系统开发验证平台

• 平台尺寸：695*400*295mm

• 信息状态显示屏：19英寸1080P

• 工控机：英特尔8代I7+16G+256G硬盘

• 额定放电电流：40-100A

• 充电电压：25.2V

• 均衡开启电压：3.9V

• 均衡开启压差：≥50mV

• 均衡电流：100±30mA

• CPU位数：32-Bit*2

• CPU频率：200MHz

• ROM类型：Flash

• 工作电压：1.8v-3.6v

• I/O接口:169

• PWM:40

• 工作温度：-40°C ~ 85°C

• 平台编程和标定测量均支持XCP通用协议。

• 平台可实现嵌入式图形化编程和一键式烧录。

• 平台提供开源的BMS控制策略并支持二次开发。

• 平台配备标定测量软硬件并实时显示BMS数据。

• 平台全系采用车载CAN通讯并提供DBC通讯协议。

• 平台支持进行故障诊断、通信和安全保护（绝缘检测）。

• 平台支持联动调试新能源汽车VCU\MCU系统开发验证平台。

• 平台可对电池模组进行充放电管理：过充、过放保护和均衡管理。

• 平台可实时显示电池的单体电压、总电流、总电压、SOC、SOH信息。

• 平台可支持综合硬件认知、原理学习、控制及算法验证等多项实验功能。

• 平台实现SOC（电池电量）、SOH（电池健康度）、SOP（电池功率）估算功能。

• 平台可支持Simulink实时参数调整控制（Desktop Real-Time）、模型基础设计（MBD）。

• 平台基于控制器开发流程可进行控制策略的开发、标定、刷写、测试验证全流程的教学与培训。
