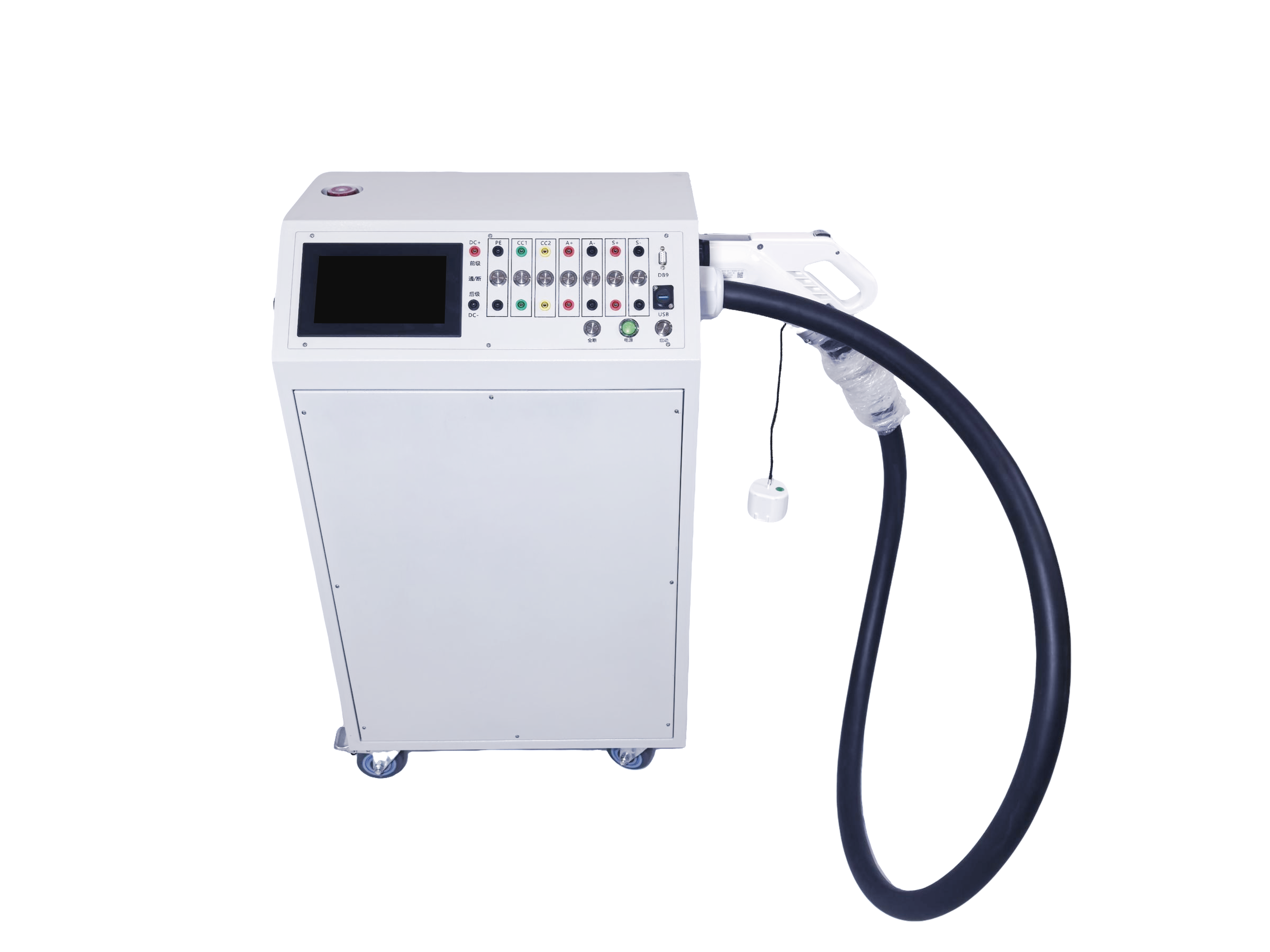

液冷直流800A充电BOB断线平台是一款应用于高电压平台电动汽车直流充电过程中的便携式测试设备，可在充电过程中实现枪线上数据采集、断线模拟、低压信号接地模拟、低压信号短路模拟等功能，BOB平台本体主要由液冷源、液冷枪线、断线开关、检测端子组成。
液冷直流800A充电BOB断线平台
系统配置
额定负载电流：800A
负载电压适用范围：0-1000V DC
使用温度：-40℃—60℃
负载接口：国标标准直流枪或枪座
输出枪线长度：3m
工作电源：AC220V±15%，50Hz
软件配置
故障设置：PE/CC1/CC2/A+/A-/S+/S- 具备手动开关通断控制。
测量功能：PE/CC1/CC2/A+/A-/S+/S-通断信号前后端和DC+、DC-具备4MM 香蕉头测量口。
冷却功能：断线盒内部配备液冷源给枪线和系统内部冷却。
人体工学：断线盒配备万向轮和伸缩拉杆移动更加方便，测量端子均位于斜面、断线盒配备液冷枪线收纳支架便于枪线收纳。
人机交互：具备显示屏，可显示液冷系统相关状态。
温度告警：温度超过 90℃会报警并停止工作。
监听功能：内置 CAN 卡，外接USB接口和DB9接口，通过专业的监听软件可实时监听车桩 BMS 通信报文。
电流测量：使用高精度电流传感器采样0-1000A DC+/DC-，输出485信号。
